回轉式粗格柵
更新時間：2011-03-29 17:22 來源:未知 點擊數：

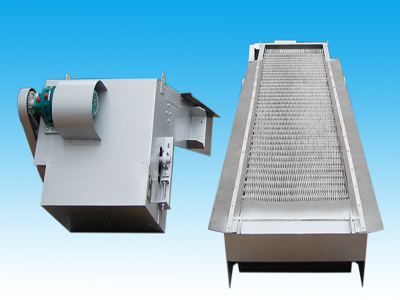

回轉式粗格柵
回轉式粗格柵除污機運行可靠、清渣徹底，結構簡單，操作、維護都比較方便。適用于污水或雨水泵站以及污水處理廠，去除污水中粗大的懸浮物和漂浮物。適于深格柵井，柵條間隙較寬，可作為一級格柵。
結構與原理
本設備斜置于污水通道中，與地面傾斜75°，柵條與機架固定為一體，柵條用于攔截污水中的污物，機架兩側設有鏈條導軌，用于支撐傳動鏈條，傳動鏈條間固定6組除污耙，耙齒伸入柵條縫隙之中；由驅動電機帶動減速機，減速機帶動鏈條做回轉運動，通過鏈條的回轉帶動除污耙完成除渣動作。該設備主要由格柵傳動裝置、框架、除污耙、撇渣裝置、電器控制等幾部分組成。
技術規格
|
參數 型號規格 |
柵條有效寬 B (mm) |
柵條間隙 |
耙行速度(m/min) |
機架寬度B1 |
格柵井寬 |
電機功率 |
格柵 傾角 |
|
HZ800～1400 |
800～1400 |
15～60 |
5.97 |
B+230 |
B1+60 |
1.5 |
70～80° |
|
HZ1500～2000 |
1500～2000 |
20～60 |
5.97 |
B+230 |
B1+60 |
1.5 |
70～80° |
|
HZ2200～3000 |
2200～3000 |
20～70 |
5.97 |
B+230 |
B1+60 |
2.2 |
70～80° |
